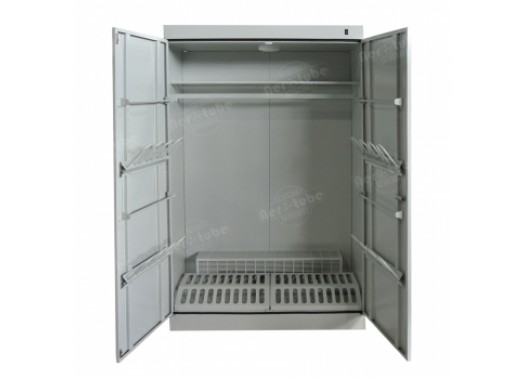

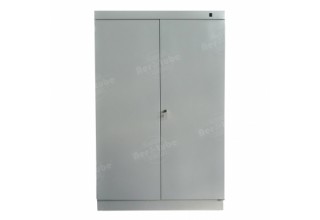

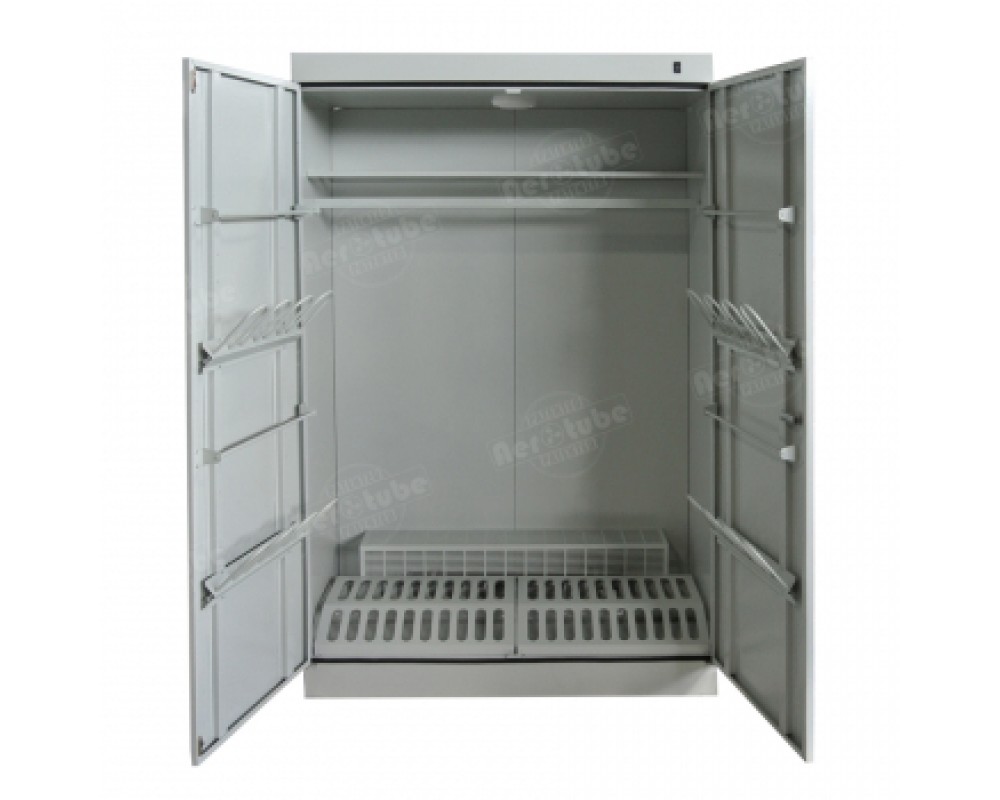

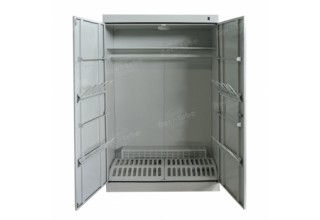

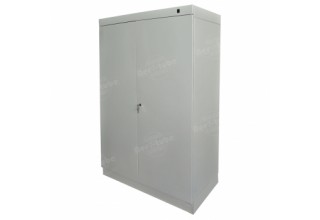

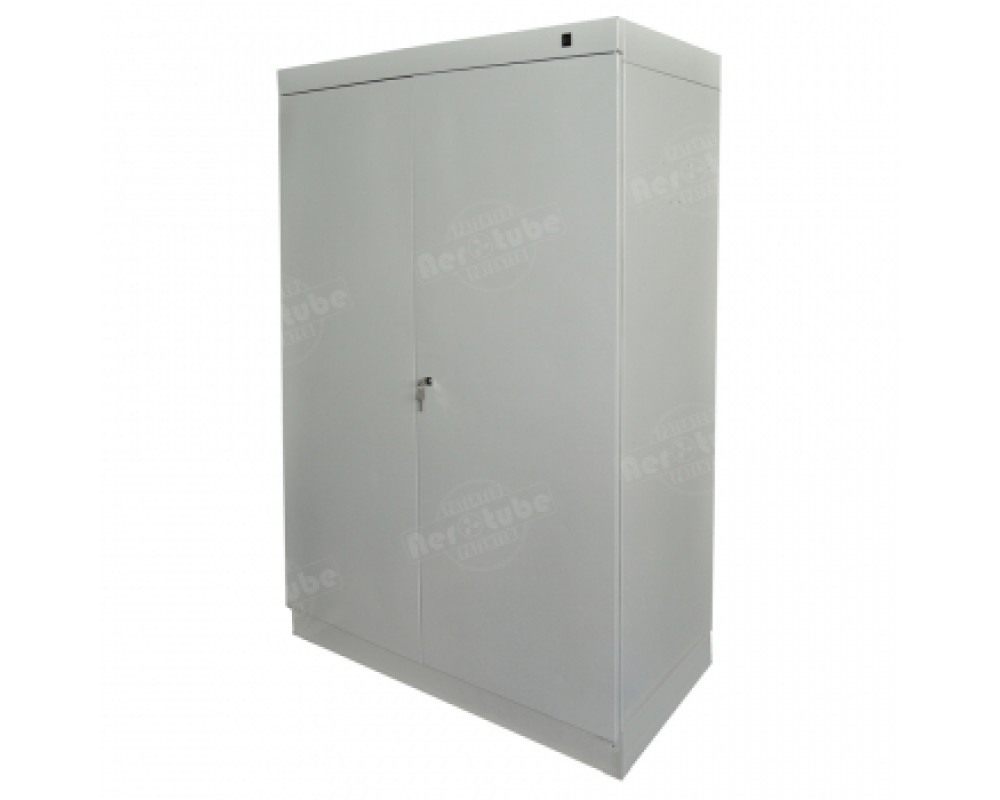

Сушильный шкаф для одежды, спецодежды и обуви на жидком теплоносителе ШС-4В

Серия: ШС

Ширина шкафа, см: 120

Потребление и тип нагрева: на жидком теплоносителе

Назначение и вместительность: 8 комплектов одежды и обуви!

Модель запатентована. Патент № 206720.

• Минимальное потребление электроэнергии.
• Источник тепла – вода или этиленгликоль.
• Подключается к системе отопления.
• 2 скорости обдува.
• Бесшумный, в режиме естественной конвекции.

Сушильный шкаф ШС-4В предназначен для просушивания одежды и обуви посредством использования тепла, снимаемого с теплообменника, работающего на жидком теплоносителе. Широкое распространение водяных систем отопления зданий способствует удобству применения сушильного оборудования, работающего на жидкостных теплообменниках. Другим очевидным преимуществом водяных сушилок является возможность их использования в местах с ограниченными электрическими мощностями. В режиме естественной конвекции сушильный шкаф на воде может работать вообще не потребляя электроэнергии, а, следовательно, полностью бесшумный. В режимах же принудительной вентиляции электрическая мощность расходуется только на вращение электродвигателя вентилятора, что в разы меньше потребляемой энергии аналогичных электрических сушильных шкафов.

Принцип работы

Поток теплого воздуха, создаваемый в сушилке от водяного теплообменника, циркулирует внутри объема сушильного шкафа, тем самым обеспечивает эффективный процесс просушивания одежды и обуви за минимальное время и с минимальными энергозатратами. Сушильный шкаф не сжигает кислород, безвреден для здоровья и рекомендован к использованию во внутренних бытовых помещениях различного назначения:

• в детских учреждениях
• на производственных предприятиях
• в спортивных учреждениях и на горнолыжных курортах
• в пожарных частях
• рыболовецких, морских и речных судах
• строительных городках
• туристических базах отдыха.

Состав и материалы

Модель шкафа ШС-4В отличается повышенной жесткостью конструкции, а также лучшей износостойкостью подвижных элементов. Эти свойства достигнуты за счет особой схемы расположения рёбер жесткости, а также применения более качественных материал. Материал изделия: сталь 0,8- 1,0 мм с порошковой покраской. Цвет изделия: RAL 7035 шагрень.

Конструкция шкафа представляет собой металлический каркас с расположенными внутри теплообменным агрегатом и вентилятором обдува.

Изделие производится в Санкт-Петербурге. При изготовлении используются только качественные материалы отечественных и зарубежных поставщиков.

Технические характеристики сушильного шкафа ШС- 4 В:

Наименование параметра	Модель Шкафа сушильного
	ШС-4 В
Габаритные размеры: ШхГхВ, мм	1200х620х2050
Масса, не более кг.	120,00
Номинальное напряжение, В	~ 220В 50 Гц
Тип нагревательного элемента	Водяной теплообменник
Номинальная потребляемая мощность, кВт	0,04
Параметры теплоносителя не должны превышать 90°С–115°С при давлении 1,0 МПа
Количество водяных теплообменников, шт.	1
Количество секций, шт.	1
Присоединительные размеры теплообменника	Внутренняя резьба G1/2
Материал	Сталь с порошковой покраской, RAL 7035 шагрень
Габаритные размеры в упаковке (ДхШхВ), не более мм	1250х800х2250, вес 200 кг
Гарантия, мес.	12
Стандартная комплектация:
Стационарная полка для аксессуаров, шт.	1
Штанга для одежды, шт.	1
Съемная подставка под обувь, шт.	2
Кронштейны для аксессуаров, шт.	16 (на двери)
Кронштейны для полотенец, шт.	4 (на двери)

Монтаж и эксплуатация

Сушильный шкаф состоит из корпуса с расположенным в нем теплообменником, электровентилятором и регулятором скорости с двумя ступенями интенсивности обдува.

Шкаф имеет три режима работы:

• Режим продувки - сушка за счёт нагнетания воздуха электровентилятором с последовательным переключением двух скоростей, теплоноситель в теплообменник не подается.
• Режим нагревания - сушка за счет естественной конвекции воздуха, электровентилятор отключен, а теплоноситель в теплообменник подается.
• Полный режим - режим продувки и нагревания, теплоноситель в теплообменник подается, нагнетание воздуха электровентилятором с последовательным переключением двух скоростей.

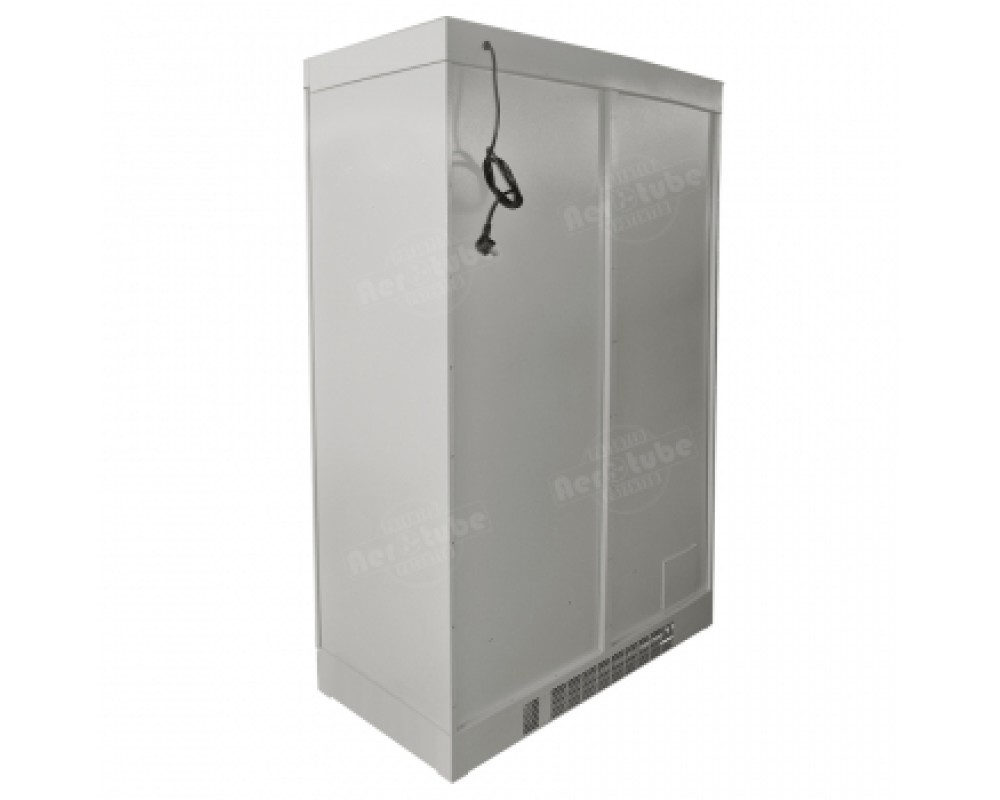

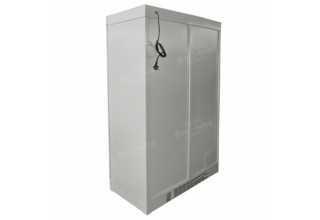

Шкаф ШС-4В подключается к имеющейся системе отопления (!) параметры теплоносителя при этом не должны превышать 90°С–115°С при давлении 1,6 Мпа. Для подвода прямой и обратной воды в корпусе шкафа предусмотрены технологические отверстия (см. фото). Теплообменник подключается посредством гибкой подводки с резьбовым соединением (внутренняя резьба ½`). С целью предотвращения попадания инородных предметов, а также влажности из воздуха медные трубки теплообменника с завода закупорены пластиковыми заглушками, которые следует снять перед подключением.

Квалификация специалиста, осуществляющего монтаж, должна быть подтверждена допуском к работе с гидравлическими системами водяного отопления и горячего водоснабжения.

Теплообменник может быть подключен по обычной схеме подключения отопительного прибора (радиатора или конвектора), используемой в данном конкретном здании.

Доступные опции

1. Форсированный режим сушки.
2. Покраска в любой цвет по каталогу RAL.
3. Внутри шкафа дополнительно возможно установить:
   • дополнительную штангу;
   • съемные перфорированные полки до 6 шт. (вместо стандартного исполнения).
4. Изготовление с нестандартными габаритными параметрами и внутренним наполнением.
5. Изготовление шкафа без подключения к электричеству.

В целях безопасной транспортировки практикуется дополнительная упаковка в виде деревянной обрешетки.
